产品介绍

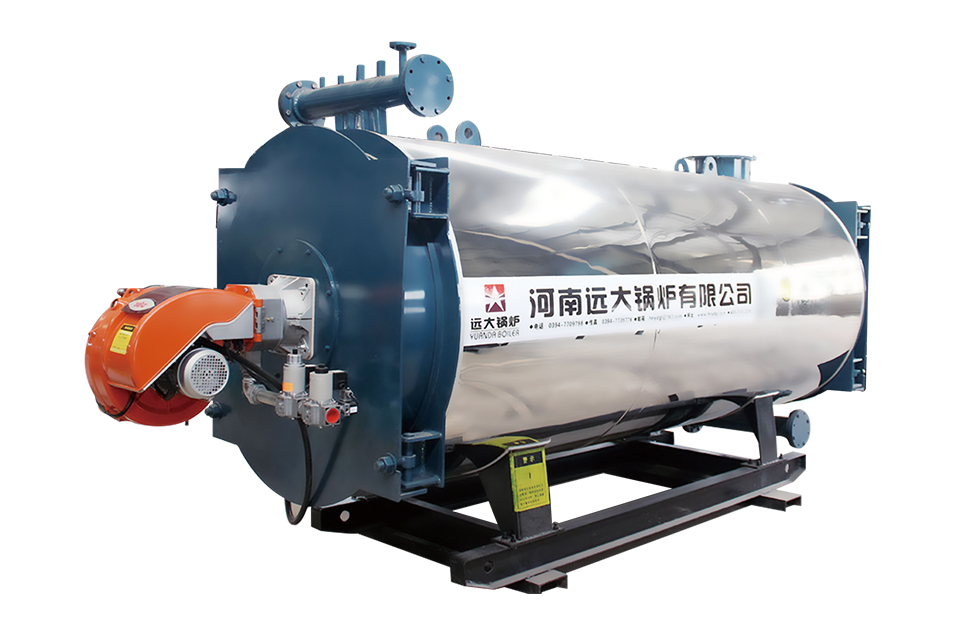

YY(Q)W系列燃气，油有机热载体锅炉采用三回程圆盘管结构，盘管端部采用缩口盘管，有效的保护了锅炉端部的炉墙，配有先进的燃烧装置，锅炉运行全自动化。
燃油燃气导热油锅炉燃料经燃烧器点燃燃烧后，形成的火焰充满在圆盘管内，并通过盘管壁传递辐射热，此为第一回程。燃烧产生的高温烟气在后炉门处汇聚，转向进入第二回程，即对流管束区，经对流换热后，烟气温度逐渐降低后至前炉门，并在此转向进入第三回程管束区，随后经节能器进入烟囱排向大气。该锅炉整体出厂，在工地就位后，只需接通气（油）电就可投入运行。锅炉受热面包括四部分：炉膛辐射受热面，第一对流管束受热面，第二对流管钱受热面，节能器（余热锅炉）。

性能优势

安全智能

65年生产技术沉淀，0事故发生；物联网远程监控，运行稳定；

三盘管，三回程

保护锅炉外壳；提高效率；节省成本；

优化集箱结构

外置集箱；避免和烟气直接接触；延长使用寿命；

大开门设计

方便检修；运行更稳定；

产品参数

锅炉型号	YY(Q)W-700	YY(Q)W-1400	YY(Q)W-2100	YY(Q)W-3000	YY(Q)W-3500	YY(Q)W-4200	YY(Q)W-5600	YY(Q)W-700
额定热功率（MW）	0.7	1.4	2.1	3	3.5	4.2	5.6	7
循环流量（m³/h）	37.5	74.7	120	160.7	187.5	225	300	375
运输尺寸（mm）	320013002050	371015242150	490017702670	560024003170	590023823560	663032003050	720035503920	809036754000
运输重量(t)	3.0	4.0	6.0	10	10.2	16.5	23.6	28
出口温度(°C))	320
进口温度(°C)	290
热效率	＞95%
备注	远大产品在不断创新和改进中，上述参数可能会发生变化，最终数据以图纸为准；

相关案例

湖南国联食品厂1400kw,2800kw燃气导热油锅炉案例

湖南国联食品厂1400kw,2800kw燃气导热油锅炉案例
锅炉型号：YQW-1400-Q、YQW-2800-Q
使用地区：湖南益阳
使用行业：食品加工

四川富临能源5台7000kw燃气导热油锅炉,10吨热载体锅炉

四川富临能源7000kw燃气导热油锅炉,热载体锅炉
锅炉型号：YY(Q)W-7000Y(Q)
应用领域：化工
使用地区：四川成都

巴基斯坦化工厂燃气导热油锅炉

巴基斯坦化工厂燃气导热油锅炉
锅炉型号：YY(Q)W-700-Q
应用领域：化工生产
使用国家：巴基斯坦

黑龙江东北石油大学3台燃气导热油锅炉

黑龙江东北石油大学3台燃气导热油锅炉
锅炉型号：YQW-700Q
应用领域：化工生产
使用地区：黑龙江大庆
